油漆与底材简直的附着力是指油漆漆膜与底材表面通过物理和化学作用结合在一起的牢靠程度。涂层附着力是检验涂层性能优劣的重要指标之一，附着力的好坏关系到整个配套涂层的质量，油漆只有很好的与底材之间具备良好的附着力，才能发挥其应有的保护和装饰效果，才能达到涂装的目的。否则即使涂层具有很好的保护性和装饰性，但是由于附着力不好造成大片的脱落，也是没有实际意义的，因此如何解决油漆与底材之间的附着力一直是涂装行业普遍需要解决的问题。

  在塑料材质中（如PP、尼龙等）由于其表面能低，极性低，附着力性能差，油漆不能良好的附着力底材上，导致底材表面涂装出现掉漆等现象，在金属材质（如锌合金、不锈钢、铝合金等）其表面喷涂橡胶漆、普通色漆、PU漆、UV漆等同样的会由于表面附着力性能差，导致涂装不良掉漆问题。

  对于解决附着力问题在涂装行业中传统的解决方法是电晕、火焰法、打磨等，具有一定的效果，但是其操作工艺较为复杂，经过实践由于证明，其效果也不稳定，而且会具有一定的危险性，炅盛处理剂经过多年的发展和研究，解决塑料及金属等材质表面涂装附着力问题从传统过渡到了喷涂附着力促进剂的方式来解决，喷涂的方式简化了操作的工艺，对于不同的材质结构，使用的不同的附着力促进剂，保证效果的同时，提升了生产的效率。在环保严查的时代，像尼龙处理剂等也无卤，顺应时代的发展需求。

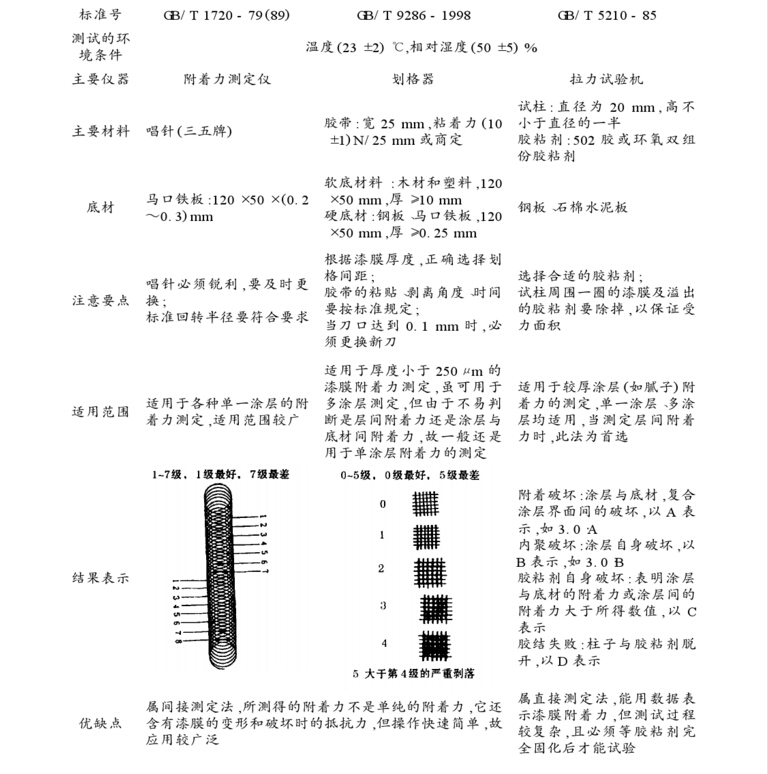

  那么除了对底材与油漆之间的附着力进行有效的解决之外，那么如何去测定表面涂装附着力的有效性及其测定的标准是怎样的也是我们应该去注重的一个问题，现行的漆膜附着力测试标准有3个及GB/T 1720-79（89）、GB/T 9286-1998、GB/T-5210-85，下面就来看看这三个标准主要应用在哪些方面？

  一：GB/T 1720-79（89）《漆膜附着力测定法》

  这个方法是将固定在一个前后可以移动的平台上，在平台移动的同时，用作圆圈运动的唱针划透漆膜，并能划出重叠滚线的纹路，从圆滚线的纹路中观察漆膜的破坏位置，以判断附着力的级别。

  二：GB/T 9286-1998《色漆和清漆 漆膜的划格试验》

  等效采用ISO 2409-1992《色漆和清漆 划格试验》。根据样板底材及漆膜厚度用不同间距的划格刀具对漆膜进行格阵图形切割，使其恰好穿透至底材，按漆膜从划格区域底材上脱落的面积来判断附着力的级别。

  三：GB/T 5210-85《涂层附着力的测定 拉开法》

  采用国际标准ISO 4624-1978《色漆和清漆 附着力的拉开试验法》所测定的附着力是指在规定的速度下，在试样的涂层上施加垂直均匀的拉力，以测定涂层间或涂层与底材间附着力破坏时所需的力，以MPa表示。

                                   -------------------------------

  以上油漆附着力提升方法及涂层附着力检测标准内容由东莞炅盛处理剂发布，转载请注明地址：http://www.dgjiongsheng.com/5066.html，专注解决塑料及金属等材质表面涂装附着力差掉漆问题，PP底材涂装附着力问题解决方案推荐：《PP塑料喷涂底漆附着力不好怎么办？》
